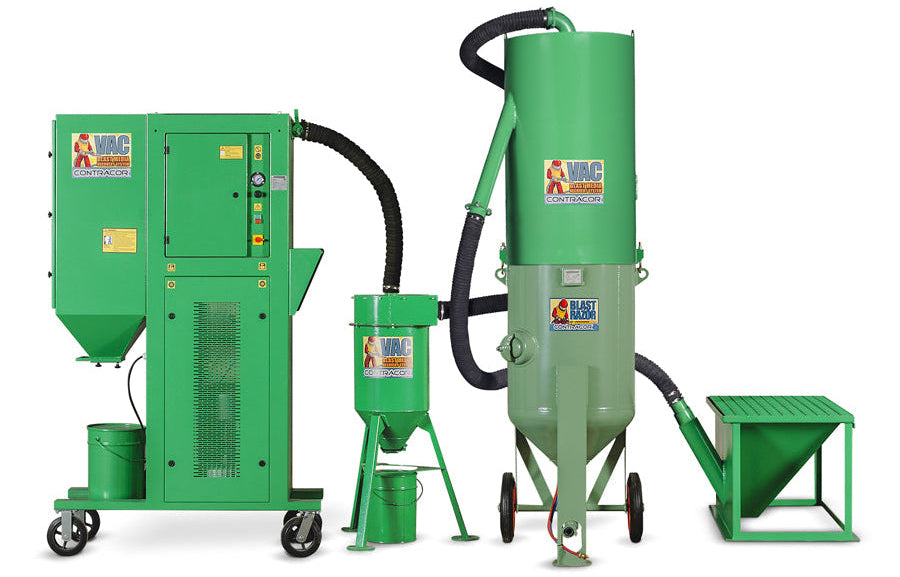

Strahlmittel Rückgewinnungssystem VAC-5S mit Staubvorabscheider CS-500, Komplett-Set

Contracor VAC-5S – Strahlmittelrückgewinnung mit Staubvorabscheider CS-500

Das Contracor Strahlmittel Rückgewinnungssystem VAC-5S mit Staubvorabscheider CS-500 ist eine elektrisch betriebene Vakuum-Sauganlage zur Aufnahme, Reinigung und Wiederverwendung gebrauchter Strahlmittel. Das System wurde speziell für den Einsatz mit mineralischen Strahlmitteln entwickelt, die während des Strahlprozesses in der Regel eine erhöhte Staubmenge und einen größeren Anteil nicht mehr nutzbarer Feinpartikel erzeugen.

Der zusätzliche, freistehende Staubvorabscheider CS-500 trennt wiederverwendbares Strahlmittel bereits vor der eigentlichen Filtereinheit von Staub, Feinanteilen und unbrauchbarem Material. Anschließend wird das aufbereitete Strahlmittel in den direkt am Contracor Z-200 Strahlkessel montierten Vorratsbehälter gefördert und automatisch wieder dem Strahlprozess zugeführt.

Mit einer Antriebsleistung von 5,5 kW, einer Rückgewinnungsleistung von bis zu 3,5 Tonnen pro Stunde und einer maximalen Saugschlauchlänge von 10 Metern eignet sich das VAC-5S ideal für stationäre Strahlhallen, in denen mineralische Strahlmittel wirtschaftlich zurückgewonnen und erneut eingesetzt werden sollen.

Ihre Vorteile auf einen Blick

• ✅ Speziell für mineralische Strahlmittel entwickelt
• ✅ Zusätzlicher freistehender Staubvorabscheider CS-500
• ✅ Effektive Trennung von nutzbarem und unbrauchbarem Strahlmittel
• ✅ Rückgewinnungsleistung von bis zu 3,5 Tonnen pro Stunde
• ✅ Leistungsstarke elektrische Vakuumeinheit mit 5,5 kW
• ✅ Integrierter Hochleistungs-Patronenfilter
• ✅ Automatische Pulse-Jet-Abreinigung des Filterelements
• ✅ Automatische Wiederbefüllung des Strahlkessels
• ✅ Reduzierter Verbrauch von neuem Strahlmittel
• ✅ Geringere Staubbelastung innerhalb des Materialkreislaufs
• ✅ Reduzierung von Entsorgungs- und Reinigungskosten
• ✅ Weniger manuelle Materialtransporte
• ✅ Kompakte Lösung für stationäre Strahlhallen
• ✅ Ideal für Contracor Strahlkessel der Z-200-Serie

📦 Lieferumfang

• Contracor VAC-5S Vakuum-Strahlmittelrückgewinnungssystem
• Elektrisch betriebene Vakuumeinheit mit 5,5 kW
• Freistehender Staubvorabscheider CS-500
• Manuelle Entleerung des Staubvorabscheiders
• Integrierter Hochleistungs-Patronenfilter
• Automatische Pulse-Jet-Filterabreinigung
• Strahlmittel-Vorratsbehälter
• Einrichtung zur automatischen Wiederbefüllung des Strahlkessels
• Bodentrichter mit Gitterrost
• 3 m abriebfester Gummi-Saugschlauch
• Saugschlauch-Innendurchmesser 63,5 mm (2½")

Technische Daten

Abmessungen (mm)

Speziell für mineralische Strahlmittel

Mineralische Strahlmittel erzeugen während des Strahlvorgangs häufig einen höheren Anteil an Staub, Abrieb und zerbrochenen Körnern als metallische Mehrwegstrahlmittel. Diese Feinanteile sollten vor einer erneuten Verwendung möglichst zuverlässig vom noch nutzbaren Strahlmittel getrennt werden.

Das VAC-5S wurde genau für diese Aufgabenstellung entwickelt. Der zusätzliche Staubvorabscheider CS-500 entlastet die nachfolgenden Anlagenkomponenten und verbessert die Trennung von wiederverwendbarem Strahlmittel und unbrauchbarem Material.

Dadurch gelangt ein sauberer aufbereiteter Materialanteil zurück in den Strahlkessel, während Staub und verbrauchte Feinbestandteile aus dem Kreislauf entfernt werden.

Effiziente Strahlmittelrückgewinnung

Das gebrauchte Strahlmittel wird mit einem Besen oder einer Schaufel in den Bodentrichter gegeben. Von dort saugt die elektrische Vakuumeinheit das Material durch den angeschlossenen Gummi-Saugschlauch an und transportiert es zum Staubvorabscheider CS-500.

Im CS-500 erfolgt eine erste Trennung des Materialstroms. Größere und weiterhin nutzbare Strahlmittelpartikel werden von leichteren Staubbestandteilen, Feinanteilen und unbrauchbarem Material separiert. Das zurückgewonnene Strahlmittel wird anschließend zur weiteren Aufbereitung und Speicherung in die Rückgewinnungseinheit gefördert.

Das gereinigte Material gelangt in den Vorratsbehälter, der unmittelbar am beziehungsweise oberhalb des Contracor Z-200 Strahlkessels montiert wird. Von dort fällt das Strahlmittel automatisch zurück in den Kessel und kann erneut verwendet werden.

Staubvorabscheider CS-500

Der freistehende Staubvorabscheider CS-500 ist das zentrale Unterscheidungsmerkmal des VAC-5S gegenüber der Standardausführung VAC-5. Er befindet sich innerhalb des Materialwegs vor der Hauptfiltereinheit und übernimmt eine erste Grob- und Staubabscheidung.

Durch die Vorabscheidung wird ein großer Anteil an Staub, zerbrochenen Strahlmittelkörnern und leichten Verunreinigungen bereits frühzeitig aus dem Materialstrom entfernt. Dies reduziert die Staubbelastung des Patronenfilters und unterstützt eine gleichmäßige Saugleistung.

Das im CS-500 abgeschiedene Material wird gesammelt und manuell entleert. Dadurch lässt sich kontrollieren, welche Mengen an Staub und unbrauchbarem Strahlmittel aus dem Rückgewinnungsprozess entfernt wurden.

• ✅ Vorabscheidung von Staub und Feinanteilen
• ✅ Trennung von nutzbarem und unbrauchbarem Strahlmittel
• ✅ Entlastung des nachgeschalteten Patronenfilters
• ✅ Verbesserte Aufbereitung mineralischer Strahlmittel
• ✅ Separater Behälter mit manueller Entleerung

Integrierter Patronenfilter mit Pulse-Jet-Abreinigung

Nach der Vorabscheidung übernimmt der integrierte Patronenfilter die Feinreinigung des geförderten Luftstroms. Die Filterfläche von 7,5 m² und das Polyester-Filtermedium ermöglichen die zuverlässige Abscheidung feiner Staubpartikel.

Die automatische Pulse-Jet-Abreinigung reinigt die Filterpatrone durch kurze Druckluftimpulse. Dabei werden anhaftende Staubpartikel von der Filteroberfläche gelöst, sodass der Luftdurchsatz und die Saugleistung möglichst konstant bleiben.

Der vorgeschaltete CS-500 reduziert die Staubmenge, die den Patronenfilter erreicht. Dadurch wird der Hauptfilter weniger stark belastet als bei einem System ohne Vorabscheider.

Automatische Befüllung des Strahlkessels

Das wiederverwendbare Strahlmittel wird nach der Reinigung im integrierten Vorratsbehälter gesammelt. Dieser wird direkt am Contracor Z-200 Strahlkessel montiert und ermöglicht die automatische Rückführung des Materials.

Sobald der Strahlkessel nachgefüllt werden kann, fällt das gereinigte Strahlmittel aus dem Vorratsbehälter zurück in den Kessel. Das manuelle Aufnehmen, Transportieren und Einfüllen des recycelten Materials entfällt dadurch weitgehend.

Die automatische Befüllung reduziert Unterbrechungen im Strahlbetrieb und unterstützt einen kontinuierlichen Materialkreislauf.

Bis zu 3,5 Tonnen Rückgewinnungsleistung pro Stunde

Das VAC-5S erreicht eine Rückgewinnungsleistung von bis zu 3,5 Tonnen pro Stunde. Damit eignet sich das System für professionelle stationäre Strahlhallen mit regelmäßigem Aufkommen mineralischer Strahlmittel.

Die tatsächliche Förderleistung hängt von verschiedenen Betriebsbedingungen ab. Dazu zählen insbesondere Strahlmittelart, Körnung, Schüttdichte, Feuchtegehalt, Staubanteil, Schlauchlänge, Schlauchführung und mögliche Höhendifferenzen.

Das Komplett-Set wird mit einem 3 Meter langen abriebfesten Gummi-Saugschlauch mit einem Innendurchmesser von 63,5 mm geliefert. Die maximal zulässige Saugschlauchlänge beträgt 10 Meter.

Wirtschaftliche Wiederverwendung von Strahlmitteln

Auch bei mineralischen Strahlmitteln kann ein Teil des verwendeten Materials nach dem Strahlprozess noch für weitere Durchgänge geeignet sein. Ohne eine geeignete Rückgewinnungs- und Reinigungstechnik wird dieser nutzbare Anteil häufig gemeinsam mit Staub und verbrauchtem Material entsorgt.

Das VAC-5S trennt die verschiedenen Bestandteile des aufgenommenen Materials und führt den wiederverwendbaren Anteil zurück in den Strahlkessel. Dadurch kann der Bedarf an neuem Strahlmittel reduziert werden.

Gleichzeitig sinken der manuelle Reinigungsaufwand im Strahlraum, die Anzahl innerbetrieblicher Materialtransporte und die Menge des zu entsorgenden Strahlmittels.

• ✅ Geringerer Bedarf an neuem Strahlmittel
• ✅ Wiederverwendung geeigneter mineralischer Strahlmittelanteile
• ✅ Reduzierung der Entsorgungsmenge
• ✅ Weniger manuelle Reinigungsarbeiten
• ✅ Automatischer Rücktransport zum Strahlkessel
• ✅ Weniger Unterbrechungen im Arbeitsablauf
• ✅ Wirtschaftlicherer Betrieb der Strahlhalle

Bodentrichter mit Gitterrost

Der im Komplett-Set enthaltene Bodentrichter dient als zentrale Aufnahmestelle für das gebrauchte Strahlmittel. Das auf dem Hallenboden liegende Material wird mit einem Besen oder einer Schaufel in den Trichter gegeben und anschließend von der Vakuumeinheit angesaugt.

Der integrierte Gitterrost hält größere Fremdkörper zurück, bevor diese in den Saugschlauch gelangen können. Dadurch werden Saugleitung, Vorabscheider und Filtereinheit vor groben Verunreinigungen geschützt.

Diese Form der Materialaufnahme ist besonders für kompakte stationäre Strahlhallen geeignet, in denen kein vollflächiges automatisches Rückfördersystem installiert werden soll.

Geeignete Strahlmittel

Das VAC-5S wurde speziell für die Rückgewinnung wiederverwendbarer mineralischer Strahlmittel entwickelt. Dazu können abhängig von Anwendung, Körnung und Materialzustand beispielsweise bestimmte mineralische Mehrwegstrahlmittel oder wiederaufbereitbare Strahlmittelgemische gehören.

Die maximal angegebene Korngröße orientiert sich an Stahlschrot G40 und liegt bei etwa 0,30 bis 0,80 mm. Diese Angabe dient als technische Größenreferenz. Entscheidend für die tatsächliche Eignung sind zusätzlich Kornform, Schüttgewicht, Feuchtigkeit, Staubanteil und Fließverhalten.

Das Material muss trocken und ausreichend rieselfähig sein. Stark feuchte, verklumpte oder mit großen Fremdkörpern vermischte Strahlmittel können den Saug- und Trennprozess beeinträchtigen.

Optionales Handsaugrohr

Für die flexible Aufnahme von Strahlmittel auf größeren Bodenflächen ist optional ein handgeführtes Saugrohr mit Stützrädern und Handgriff erhältlich. Das Zubehör wird mit einem 10 Meter langen PU-Saugschlauch angeboten.

Das Handsaugrohr ermöglicht die gezielte Reinigung von Bereichen, die nicht direkt über den stationären Bodentrichter erreicht werden können. Die Stützräder erleichtern die Führung des Saugrohrs und reduzieren den körperlichen Aufwand.

Das Handsaugrohr gehört nicht zum serienmäßigen Lieferumfang des VAC-5S Komplett-Sets.

🔧 Einsatzbereiche

• Stationäre Sandstrahlhallen
• Strahlräume mit mineralischen Strahlmitteln
• Stahlbau und Metallbau
• Behälter- und Anlagenbau
• Maschinenbau
• Fahrzeug- und Nutzfahrzeugbau
• Oberflächenvorbereitung vor Beschichtung
• Entfernung von Rost, Zunder und Altbeschichtungen
• Bearbeitung großer Stahlkonstruktionen
• Anwendungen mit erhöhter Staubentwicklung
• Nachrüstung vorhandener Contracor Z-200 Strahlkessel

Voraussetzungen für den Betrieb

Für den Betrieb des VAC-5S wird ein geeigneter Drehstromanschluss mit 3~ 380–420 V / 50 Hz benötigt. Für die automatische Pulse-Jet-Abreinigung des Patronenfilters ist zusätzlich eine geeignete Druckluftversorgung erforderlich.

Das System muss auf einem ebenen und ausreichend tragfähigen Untergrund aufgestellt werden. Das Anlagengewicht von etwa 500 kg ist bei der Planung des Aufstellortes sowie bei Transport und Einbringung zu berücksichtigen.

Zwischen Bodentrichter, CS-500, Vakuumeinheit und Strahlkessel müssen geeignete Leitungswege eingeplant werden. Außerdem sollte ausreichend Platz für die manuelle Entleerung des Staubvorabscheiders, die Filterwartung und den Zugang zu den Anlagenkomponenten vorhanden sein.

Wartung und Pflege

Eine regelmäßige Wartung ist Voraussetzung für eine dauerhaft hohe Saug-, Trenn- und Rückgewinnungsleistung. Besonders der Staubvorabscheider CS-500, der Patronenfilter, die Pulse-Jet-Abreinigung und die Saugschläuche sollten regelmäßig kontrolliert werden.

Der Sammelbereich des CS-500 muss abhängig von Staubaufkommen und Betriebsdauer manuell entleert werden. Wird der Vorabscheider nicht rechtzeitig geleert, kann dies die Trennleistung beeinträchtigen und die nachfolgenden Filter stärker belasten.

Auch Bodentrichter, Gitterrost und Materialwege sollten regelmäßig von Fremdkörpern, Ablagerungen und verklumptem Material befreit werden.

• Staubvorabscheider CS-500 regelmäßig entleeren
• Abscheidebereich auf Ablagerungen kontrollieren
• Filterpatrone regelmäßig überprüfen
• Funktion der Pulse-Jet-Abreinigung kontrollieren
• Saugschläuche auf Abrieb und Undichtigkeiten untersuchen
• Bodentrichter und Gitterrost reinigen
• Materialwege von Fremdkörpern freihalten
• Vorratsbehälter und automatische Befüllung prüfen
• Elektrische Komponenten durch Fachpersonal warten lassen

VAC-5 oder VAC-5S?

Das VAC-5 ist die passende Lösung für die klassische Rückgewinnung geeigneter Mehrwegstrahlmittel. Das VAC-5S empfiehlt sich insbesondere bei mineralischen Strahlmitteln und Anwendungen mit höherer Staubentwicklung, da der zusätzliche CS-500 den Materialstrom bereits vor der Hauptfilterung vorreinigt.

Warum das Contracor VAC-5S?

Das Contracor VAC-5S ist eine kompakte Komplettlösung für Strahlhallen, in denen mineralische Strahlmittel wirtschaftlich zurückgewonnen und erneut verwendet werden sollen. Die Kombination aus elektrischer Vakuumeinheit, freistehendem Staubvorabscheider CS-500, Patronenfilter und automatischer Kesselbefüllung bildet einen abgestimmten Materialkreislauf.

Der CS-500 entfernt einen großen Anteil an Staub und unbrauchbaren Feinbestandteilen bereits vor der Hauptfiltereinheit. Dadurch wird der Patronenfilter entlastet und die Qualität des zurückgeführten Strahlmittels verbessert.

Mit einer Rückgewinnungsleistung von bis zu 3,5 Tonnen pro Stunde eignet sich das System für professionelle stationäre Anwendungen. Gleichzeitig reduziert die automatische Rückführung den manuellen Arbeitsaufwand und unterstützt einen wirtschaftlicheren Strahlbetrieb.

FAQ – Häufig gestellte Fragen

Welche Aufgabe übernimmt das VAC-5S?
Das VAC-5S nimmt gebrauchtes Strahlmittel auf, trennt nutzbares Material von Staub und unbrauchbaren Bestandteilen und führt das gereinigte Strahlmittel automatisch wieder dem Strahlkessel zu.

Für welche Strahlmittel wurde das VAC-5S entwickelt?
Das System wurde speziell für wiederverwendbare mineralische Strahlmittel entwickelt, die während des Strahlens eine erhöhte Staubmenge erzeugen können.

Was unterscheidet das VAC-5S vom VAC-5?
Das VAC-5S besitzt zusätzlich den freistehenden Staubvorabscheider CS-500. Dieser trennt Staub, Feinanteile und unbrauchbares Material bereits vor der Hauptfiltereinheit ab.

Welche Funktion hat der CS-500?
Der CS-500 dient als Vorabscheider. Er reduziert die Staubbelastung des nachgeschalteten Patronenfilters und verbessert die Trennung von wiederverwendbarem und unbrauchbarem Strahlmittel.

Wie wird der CS-500 entleert?
Der Staubvorabscheider wird manuell entleert. Die Entleerungsintervalle richten sich nach Staubmenge, Strahlmittel und täglicher Betriebsdauer.

Für welche Strahlkessel ist das VAC-5S geeignet?
Das Rückgewinnungssystem ist für Contracor Strahlkessel der Z-200-Serie vorgesehen.

Ist der Z-200 Strahlkessel im Lieferumfang enthalten?
Nein. Der Strahlkessel gehört nicht zum Lieferumfang und muss separat bestellt werden.

Wie hoch ist die Rückgewinnungsleistung?
Die maximale Rückgewinnungsleistung beträgt laut Hersteller bis zu 3,5 Tonnen pro Stunde.

Wie lang darf der Saugschlauch sein?
Die maximal vorgesehene Saugschlauchlänge beträgt 10 Meter. Im Komplett-Set ist ein 3 Meter langer Gummi-Saugschlauch enthalten.

Welchen Durchmesser hat der mitgelieferte Saugschlauch?
Der Innendurchmesser beträgt 63,5 mm beziehungsweise 2½ Zoll.

Ist der Saugschlauch abriebfest?
Ja. Der serienmäßig mitgelieferte Schlauch besteht aus abriebfestem Gummi und ist für den Transport von Strahlmitteln ausgelegt.

Welche maximale Korngröße kann verarbeitet werden?
Als technische Referenz nennt der Hersteller eine maximale Korngröße bis G40 beziehungsweise etwa 0,30–0,80 mm.

Kann jedes mineralische Strahlmittel wiederverwendet werden?
Nein. Die Wiederverwendbarkeit hängt von Materialart, Kornstabilität, Verschmutzung und Zustand nach dem Strahlprozess ab. Sehr stark zerfallende Einwegstrahlmittel sind nur eingeschränkt für einen Rückgewinnungskreislauf geeignet.

Wie wird das Strahlmittel aufgenommen?
Das gebrauchte Material wird mit einem Besen oder einer Schaufel in den Bodentrichter gegeben und anschließend von der Vakuumeinheit abgesaugt.

Wofür wird der Gitterrost benötigt?
Der Gitterrost hält größere Fremdkörper zurück und schützt Saugleitung, Staubvorabscheider und Filtereinheit vor groben Verunreinigungen.

Wie wird der Hauptfilter gereinigt?
Die Filterpatrone wird automatisch durch kurze Druckluftimpulse der Pulse-Jet-Abreinigung gereinigt.

Wird für das VAC-5S Druckluft benötigt?
Ja. Für die automatische Pulse-Jet-Abreinigung des Patronenfilters ist eine geeignete Druckluftversorgung erforderlich.

Welche elektrische Versorgung wird benötigt?
Erforderlich ist ein Drehstromanschluss mit 3~ 380–420 V / 50 Hz.

Wie hoch ist die Antriebsleistung?
Die elektrische Vakuumeinheit besitzt eine Antriebsleistung von 5,5 kW.

Wie laut ist das VAC-5S?
Der vom Hersteller angegebene Schalldruckpegel beträgt 72 dB(A).

Wie schwer ist die Anlage?
Das angegebene Gesamtgewicht beträgt etwa 500 kg.

Ist ein Handsaugrohr im Lieferumfang enthalten?
Nein. Ein handgeführtes Saugrohr mit Stützrädern, Handgriff und 10 Meter PU-Saugschlauch ist optional erhältlich.

Kann das VAC-5S in einer bestehenden Strahlhalle nachgerüstet werden?
Ja. Das System eignet sich zur Nachrüstung vorhandener stationärer Strahlhallen, sofern ein geeigneter Contracor Z-200 Strahlkessel und die erforderlichen Anschlüsse vorhanden sind.

Warum lohnt sich die Rückgewinnung mineralischer Strahlmittel?
Durch die Trennung von nutzbarem Strahlmittel, Staub und unbrauchbaren Feinanteilen kann ein Teil des Materials erneut verwendet werden. Dadurch lassen sich Materialverbrauch, Entsorgungsmenge und manueller Reinigungsaufwand reduzieren.
